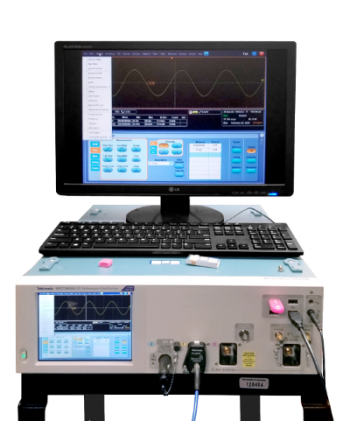

DPO77002SX

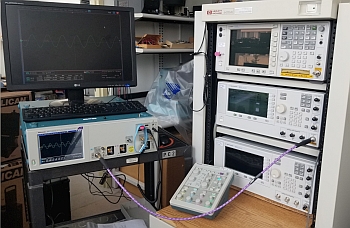

Installation de test de signaux à 70 GHz au laboratoire des systèmes RF avancés de l’Université du Manitoba (ARFSL)
En outre, il peut être connecté à un ou à deux oscilloscopes en temps réel 33 GHz DPO73304SX de Tektronix au moyen d’un câble UltraSync afin de traiter plusieurs canaux (un canal à 70 GHz et plusieurs à 33 GHz et à 20 GHz), selon les besoins.
Les oscilloscopes de la série DPO7000SX sont modulaires, peuvent être installés sur bâti et présentent un petit écran de données. Ils s’intègrent aux environnements de test et peuvent être interconnectés à d’autres oscilloscopes de la série DPO7000SX afin d’offrir des opérations multiports, avec un fonctionnement au moyen d’un clavier, d’une souris et d’un écran externes. Les utilisateurs doivent fournir leur propre écran.
Spécifications
- 2 ports 33 GHz ou 1 port 70 GHz
- Possibilité de lier plusieurs oscilloscopes afin d’augmenter le nombre de canaux
- Jusqu’à 200 Gech/s (5 ps/ech)
- Analyse de gigue et de diagramme en œil
- Environ 4,6 bits effectifs à 70 GHz et 5,0 bits effectifs à 50 GHz
- Temps de montée de 4,3 ps (de 20 à 80 %)
- Sélection d’options et d’embouts pour sonde offerte par CMC (coaxial, navigation, brasage)
- Éléments installés :
- 5XL : Longueur d’enregistrement de 62,5 M/canal
- ASM : Marquage et recherche d’événement avancé
- SR-CUST : Trousse d’analyse pour les signaux de type série
- DJA : Outils d’analyse de gigue et de diagramme en œil évolués (DPOJET)
- DJAN : Outils d’analyse de bruit, de gigue et de diagramme en œil DPOJET
Applications
- Caractérisation de circuit intégré utilisant des analyses de taux d’erreur de bit et des diagrammes de gigue avancés
- L’acquisition de signal à faible bruit et de haute fidélité est essentielle aux applications sur bande ultralarge, comme l’optique cohérente longue distance, les communications de données 400G et les signaux RF à large bande.
- L’appareil DPO70000SX offre un faible bruit, une haute fidélité et une performance de pointe pour les analyses de modulateurs optiques complexes, les analyses de gigue et de bruit pour signaux de type série et les analyses de fréquence, de phase et de modulation pour signaux RF à large bande.
- Analyse de diagramme en œil
- Inspection des transitoires rapides
Ce qui est inclus
- 2 ports d’oscilloscope (1 x 70 GHz ou 2 x 33 GHz) avec les options : 5XL, ASM, SR‑CUST, DJE, DJA et DJAN*
- 2 adaptateurs TC292D de TekConnectMC pour connectivité 2,92 mm K(M) à 33 GHz
- Panneau avant auxiliaire du DPO7AFP− Le panneau avant auxiliaire permet aux utilisateurs d’utiliser des commandes conviviales sans nécessiter un accès à l’avant d’un instrument.
- Câble RF de 1 m avec connecteurs 2,92 mm (K) mâles
- Clé dynamométrique pour un bon serrage des connecteurs RF
- Atténuateur 10 dB 2,92 mm (K) M-F coaxial
- Adaptateur entre-séries (K à V) 2,92 mm (F) à 1,85 mm (F)
- 2 adaptateurs anti-usure 1,85 mm M-F pour le port 70 GHz
- 6 adaptateurs anti-usure 2,92 mm M-F pour les ports 33 GHz
- Ensemble de clés (remarque : utilisez une clé de 9/32 po pour empêcher les adaptateurs anti-usure de tourner lors du serrage des câbles et des pièces)
- Clavier et souris
Remarque : L’écran externe n’est pas compris, mais est recommandé. - Utilisation distante à partir d’un ordinateur
- Cames d’empilage, tampons de nettoyage et bracelet antistatique
- Manuels et pratiques exemplaires
Ressources
- Combinaison de deux oscilloscopes Tektronix ou plus de 33 GHz au moyen du câble adapté
- Équipement Tektronix complémentaire disponible à partir du programme de location d’équipement :
- Support de sonde PPM203B avec base massive
- Sonde P7633 33 GHz et adaptateurs (P76CA-292C 2,92 mm coaxial et P76TA)
- Navigateur TriMode P7720 20 GHz et accessoires (sondes avec embout actif P77STFLXA, sonde P77BRWSR)
- Adaptateur TCA-1MEG BNC de TekConnectMC avec bande passante de 500 MHz.
- Note d’application pour embouts de sonde à haute performance)
- Rudiments des sondes
- Manuel d’utilisateur de la sonde TriMode P770 (en anglais)
- Comprendre et caractériser des analyses de gigue
- Manuel de l’utilisateur final du DPO70000SX (en anglais)
- Procédure de brasage (en anglais)
- Fiche technique (en anglais)
- DPO7AFP : Instructions pour panneau avant auxiliaire (en anglais)
- DPO70000SX : Manuel de l’utilisateur de l’oscilloscope en série (en anglais)
- Manuel des meilleures pratiques pour les oscilloscopes haute performance (en anglais)
- DPO70000SX : Référence technique des oscilloscopes en série (en anglais)
